フートバルブはポンプシステムの重要なコンポーネントであり、主に逆流を防止し、吸引ラインの呼び水を維持するために使用されます。定評あるサプライヤーとしてハイパーリンク: ポンプで使用されるフットバルブ, ポンプの効率と寿命のためには、フートバルブの適切な調整が不可欠であるさまざまな状況に遭遇しました。このブログでは、ポンプのフートバルブを調整する方法についての包括的な手順を共有します。
フットバルブを理解する
調整プロセスに入る前に、フートバルブとは何なのか、またどのように機能するのかについて基本を理解しておくことが重要です。フートバルブは、ポンプの吸込管の端に取り付けられる一方向逆止弁で、通常は井戸やタンクなどの液体源に浸されています。その主な機能は、ポンプの運転中に液体を吸込管に流入させ、ポンプ停止時に液体の逆流を防ぐことです。

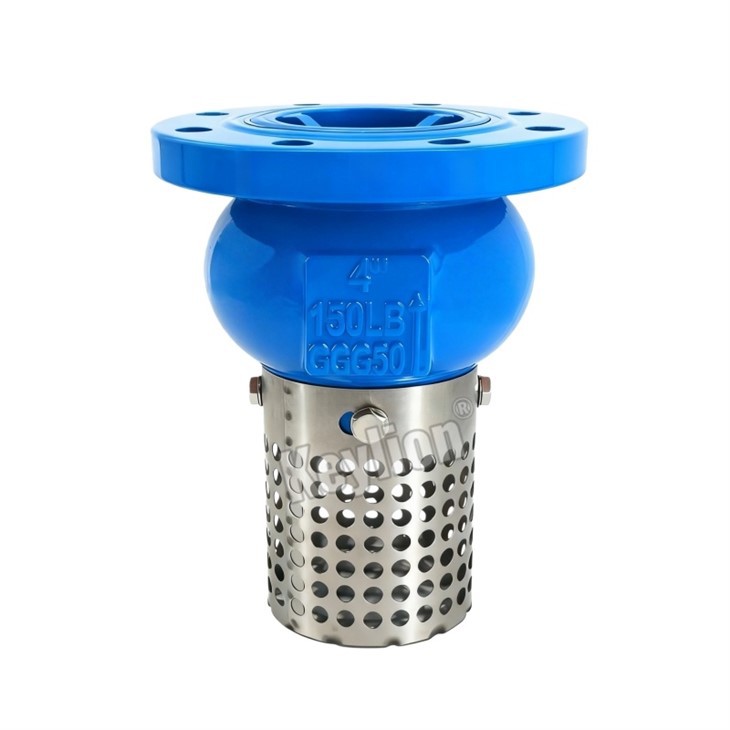

フートバルブにはさまざまな種類があります。ハイパーリンク: 50MM フットバルブそしてハイパーリンク: フートバルブ フランジタイプ。各タイプの調整手順は若干異なる場合がありますが、一般原則は同じです。
調整の準備
適切な準備がフートバルブ調整を成功させる鍵となります。行う必要があるのは次のとおりです。
- ポンプを停止する：安全性は最も重要です。ポンプの電源が完全にオフになっていて、電源から切り離されていることを確認してください。これにより、重傷につながる可能性のある調整プロセス中の偶発的な始動が防止されます。
- システムを排出する: 可能であれば、吸引ラインから液体を排出して圧力を下げ、調整プロセスを容易にします。これにより、流出や潜在的な危険も防止されます。
- ツールを集める: 通常は、レンチ、ペンチ、ドライバーなどの基本的な手動工具が必要です。必要な特定の工具は、フートバルブのタイプと設計によって異なる場合があります。
フートバルブの点検
準備が完了したら、フートバルブを検査します。
- 損傷の確認: バルブ本体、シート、ディスクに亀裂、浸食、過度の摩耗などの損傷の兆候がないかどうかを検査します。損傷したフットバルブは適切に機能しない可能性があり、調整ではなく交換が必要になる場合があります。
- インストールを確認する: フートバルブが正しく取り付けられていることを確認してください。正しく位置合わせされ、吸引パイプにしっかりと接続されている必要があります。接続が緩んでいると漏れが発生し、バルブの性能に影響を与える可能性があります。
- ストレーナーを点検する: ほとんどのフートバルブには、ポンプへのゴミの侵入を防ぐためのストレーナが装備されています。ストレーナーに詰まりがないか確認し、必要に応じて掃除してください。ストレーナーが詰まると液体の流れが制限され、ポンプの効率が低下する可能性があります。
フットバルブの調整
調整プロセスは主に、バルブがスムーズに開閉し、シールが効果的であることを確認することに重点を置いています。
開放圧力の調整
フート弁の開弁圧力は、バルブが開き、液体が吸込管に流入するのに必要な圧力です。
- バルブ設計を理解する: フートバルブが異なれば、開放圧力を調整するための機構も異なります。一部のバルブはバネ仕掛けの機構を使用していますが、他のバルブはディスクの重量に依存しています。
- スプリングを調整します（該当する場合）: フートバルブがスプリング式設計の場合、スプリングを締めたり緩めたりすることで開口圧力を調整できます。スプリングを締めると開放圧力が増加し、緩めると開放圧力が減少します。適切なレンチを使用して慎重に調整してください。微調整を行い、調整するたびにバルブの動作をテストします。
適切なシールを確保する
逆流を防ぐには、フートバルブを適切に密閉することが重要です。
- シール面の検査：バルブシートとディスクのシール面を確認してください。これらの表面に汚れ、破片、または損傷がある場合は、必要に応じて掃除または修理してください。しっかりとしたシールには、きれいで滑らかなシール表面が不可欠です。
- ディスクの位置を調整する: ディスクが自由に移動でき、バルブシートに適切に装着されていることを確認します。ディスクの位置がずれていると、しっかりと密閉できない場合があります。固定ネジを緩め、ディスクの位置を変更することで、ディスクの位置を調整できます。位置を変更した後、ネジをしっかりと締めてください。
調整されたフットバルブのテスト
調整が完了したら、フートバルブをテストして正しく機能することを確認することが重要です。
- システムを再充填する: 吸引ラインを液体で再充填します。
- ポンプを始動する: 電源を再接続し、ポンプを起動します。液体の流れを観察し、漏れや異音の有無を確認してください。
- 逆流のチェック：ポンプを停止後、フートバルブより液の逆流がないか確認してください。逆流がある場合は、バルブが適切に密閉されていないことを示しており、さらなる調整が必要になる場合があります。
メンテナンスとトラブルシューティングのヒント
適切なメンテナンスにより、フートバルブの寿命を大幅に延ばし、信頼性の高い動作を保証できます。
- 定期検査: フートバルブ、特にストレーナとシール面を定期的に検査してください。必要に応じてストレーナを清掃または交換し、摩耗や損傷の兆候がないか確認します。
- 潤滑: フートバルブに可動部がある場合は、スムーズに動作するように定期的に注油してください。潤滑剤はバルブの材質や圧送する液体に適合したものを使用してください。
- トラブルシューティング：流量不足、逆流、異音などのトラブルが発生した場合は、メーカー発行のトラブルシューティングガイドをご参照ください。ほとんどの場合、これらの問題はフートバルブを調整するか、一部のコンポーネントを交換することで解決できます。
結論
ポンプのフートバルブの調整は、知識、忍耐、および適切な工具を必要とする作業です。このブログで概説されている手順に従うことで、フート バルブが効率的かつ効果的に機能するようになり、ポンプ システムの全体的なパフォーマンスが向上します。
信頼できるサプライヤーとしてハイパーリンク: ポンプで使用されるフットバルブ、当社は高品質のフートバルブと専門的な技術サポートを提供することに尽力しています。フートバルブの調整、設置、メンテナンスについてご不明な点がございましたら、またはフートバルブのご購入にご興味がございましたら、お気軽にご相談・ご相談ください。
参考文献
- Igor Karassik らによる「ポンプ ハンドブック」。
- 各種フートバルブのメーカーマニュアルと技術仕様書。
