製品概要
-都市の地下水道網や消火システム向けに設計された、頑丈で弾力性のあるシート型ゲート バルブです。ダクタイル鋳鉄本体と EPDM/NBR でカプセル化されたウェッジで構築されており、最大 PN25 の作動圧力で気泡のない遮断 (ゼロ漏れ) を実現します。-表面作動用の操作延長ナットまたはトップキャップを利用し、コンクリートのバルブボールトを必要とせずに直接埋設できるように設計されています。
-
![給水用地下ゲートバルブ]()
給水用地下ゲートバルブこの弾力性のあるシート ゲート バルブは、都市配水や地下公共施設ネットワークでの埋設サービス向けに設計されており、垂直方向の設置クリアランスを最小限に抑えるように設計されたノンライジング ステム (NRS) 機構を備えています。{0}もっと -
![地下非上昇ステムゲートバルブ-]()
-
![地下弾性シートゲートバルブ]()
地下弾性シートゲートバルブ都市配水、防火、下水ネットワークにおける埋設サービス向けに設計されています。 WRAS-承認の EPDM または NBR ゴムで完全に加硫処理されたダクタイル鉄ウェッジが特徴で、数千サイクル後でも気泡を-しっかりと遮断-します（ISO 5208 レート A に基づく漏れゼロ）。もっと -
![ダクタイル鋳鉄製地下ゲートバルブ]()
-
![直接埋設ゲートバルブ]()
-
![水道用直埋ゲートバルブ]()
技術仕様
|
パラメータ |
仕様詳細 |
|
サイズ範囲 |
DN50 – DN1200 (2 インチ – 48 インチ) |
|
圧力定格 |
PN10、PN16、PN25 (クラス 125/150 が利用可能) |
|
使用温度 |
-10 度から +80 度まで |
|
ボディ＆ボンネット材質 |
ダクタイル鋳鉄 (EN-GJS-500-7 / ASTM A536 65-45-12) |
|
ウェッジの材質 |
EPDMまたはNBRで完全にカプセル化されたダクタイル鋳鉄 |
|
ステム材質 |
圧延ステンレス鋼 (SS420 / SS316)、鍛造 T- ヘッド付き |
|
作動機構 |
ハンドホイール、四角操作ナット、または ISO 5211 上部フランジを介した電動アクチュエーター |
|
設計基準 |
EN 1074-1/-2、EN 558 シリーズ 3、AWWA C515、BS 5163 |
|
フランジ穴あけ加工 |
EN 1092-2 (PN10/PN16/PN25)、ASME B16.42 |
完全にカプセル化されたウェッジ:EPDM はダクタイル鉄心上で均一に加硫され、腐食を防止し、シートポケットの破片の蓄積を排除します。
-非立ち上がりステム設計:必要な取り付けクリアランスの深さが減少します。ステムスレッドはボンネット内のメディアから隔離されたままになります。
トリプル O- リング ステム シール:上部と下部の O- リングは外部漏れを防ぎ、フルライン圧力下での O- リングの交換を可能にします（EN 1074 要件による）。
融着エポキシ (FBE) コーティング: Electrostatic spray applied internally and externally, thickness >= 250 ウム、飲料水との接触に関して認定済み (WRAS/NSF-61 準拠)。
スラストワッシャーシステム:低摩擦の上部と下部のブロンズ製スラストワッシャーは、高圧サイクル中の作動トルクを最小限に抑えます。-
アプリケーション
市営水道の配水
都市給水網における主要な幹線と支線の分離。
01
地下防火対策
消火栓の供給ラインには、信頼性の高い低トルクの緊急遮断が必要です。-
02
下水と廃水
原水および都市排水パイプライン (特殊な NBR および SS316 トリムを使用)。
03
地区灌漑
大規模な農業用および商業用の芝生灌漑ネットワーク。-
04
OEMとカスタマイズ
未加工の鋳造から最終組み立てまで社内で製造されており、カスタマイズされたエンジニアリング要件をサポートします。{0}
ステムの長さ
埋設深さ1.0m～3.0mに合わせたカスタム延長ロッドと角型操作ナット。
コーティング
特別な WRAS、NSF、または GSK- が承認したエポキシ パウダーの色と厚さ。
作動の準備
電動アクチュエーター (Auma、Rotork) またはギアボックスアタッチメント用の直接取り付けパッド。
プライベートラベル
クライアントのロゴ、固有のシリアル番号、カスタム銘板を鋳込み{0}またはレーザー{1}}でエッチングします。
生産は ISO 9001 および CE/PED 指令に基づいて行われます。すべてのバルブは出荷前に工場でテストを受けます。
シェルテスト:鋳造の完全性を検証するために水を使用して 1.5 x PN で実施。
シートテスト: Conducted at 1.1 x PN for high-pressure and low-pressure (>= 0.6 MPa) シール検証 (ISO 5208 レート A に基づくゼロ漏れ基準)。
コーティング密着性試験:FBE コーティング上のクロスハッチ接着とホリデー検出 (3kV)。-
トレーサビリティパッケージ:工場試験証明書 (EN 10204 3.1)、静水圧試験報告書、および材料原産地文書がすべての出荷時に提供されます。
エンジニアリングのダウンロードと CAD リソース
プロジェクトの設計、入札提出、MEP の調整をサポートするには、以下の検証済みの技術文書をダウンロードしてください。
2D/3D CAD図面
DN50 ～ DN1200 バルブおよびエクステンション ステム用の STEP / IGES ファイル。
技術提出パッケージ
完全な PDF 仕様シート、圧力損失曲線、および材料適合証明書。
よくある質問
Q: これらのバルブは、バルブ ボックスを使用せずに直接埋め込むことができますか?{0}?
A: はい。延長ステムと操作ナットを装備した場合、パイプライン上の荷重の移動を防ぐために適切な砂利埋め戻しが使用されていれば、バルブを土壌に直接埋め込むことができます。
Q: カスタムステム長の最小注文数量 (MOQ) はいくらですか?
A: 標準 DN50 ～ DN300 サイズの場合、カスタム ステム長は仕様ごとに 10 ユニットから利用できます。
Q: 地方自治体のプロジェクト入札にはどのような書類が提供されますか?
A: 完全な技術提出パッケージには、ISO 証明書、WRAS/NSF 材料準拠シート、寸法図、サードパーティ検査レポート（SGS/BV はリクエストに応じて入手可能）が含まれています。{0}
見積もりを依頼する
すぐに技術レビューや商業見積を行うには、以下の仕様を提供してください。
サイズ (DN / インチ):
圧力定格 (PN / クラス):
量：
目的地の港/プロジェクトの場所:
当社は、中国で最も信頼できる地下ゲートバルブのメーカーおよびサプライヤーの 1 つとして知られています。専門の生産チームにより、当社は大多数のお客様のニーズを満たすことができます。中国製のカスタマイズされた地下ゲートバルブをここの工場からお気軽に購入してください。
-
![単一出口角消火栓]()
-
![ベーン式水流検出器]()
-
![監視スイッチ]()
-
![フランジ付き OS&Y ゲート バルブ]()
-

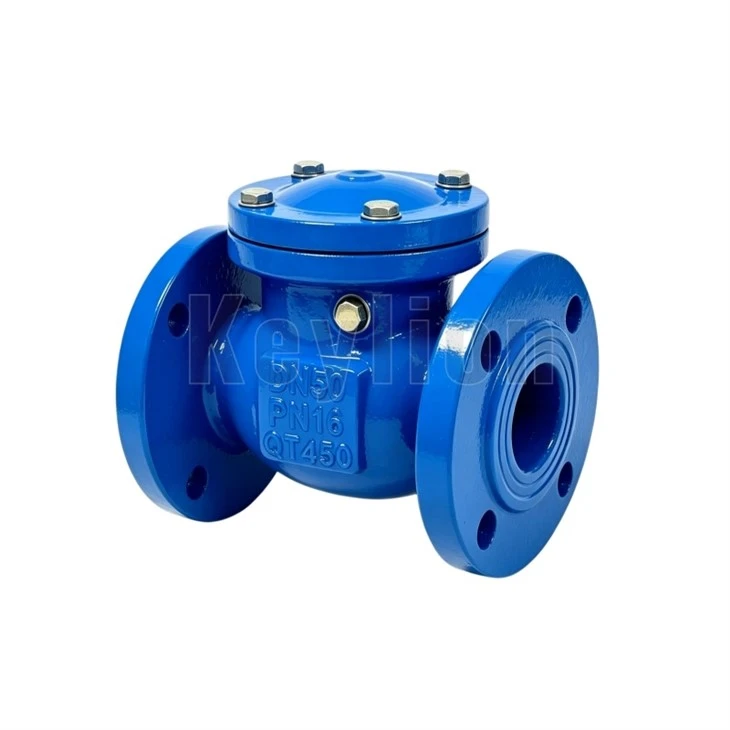

![PN16 OS&Y ゲートバルブ]()
-
![弾性シート OS&Y ゲート バルブ]()
弾性シート OS&Y ゲート バルブ弾力性のあるシート OS&Y ゲート バルブは、外側のネジとヨークの設計を特徴としており、防火および重要な流体パイプラインに必要な開閉状態を即座に視覚的に確認できます。もっと -
![OS&Y 消防水システム用ゲートバルブ]()
OS&Y 消防水システム用ゲートバルブOS&Y (アウトサイド スクリュー アンド ヨーク) 弾性シート ゲート バルブは、防火配管ネットワークに信頼性の高い流量制御と即時の視覚的な位置表示を提供します。もっと -
![OS&Y 防火用ゲートバルブ]()
-
![ダクタイル鋳鉄製 OS&Y ゲートバルブ]()
ダクタイル鋳鉄製 OS&Y ゲートバルブダクタイル鉄製 OS&Y ゲート バルブは、高圧流体システムで信頼性の高い遮断を実現します。{0}ステムの雄ねじは作動ねじを作動媒体から隔離し、内部の腐食やスケールの発生を防ぎます。もっと -
![溝付きノンライジングステムゲートバルブ-]()
溝付きノンライジングステムゲートバルブ-溝付きノンライジング ステム (NRS) ゲート バルブは、防火システム、HVAC ループ、都市水道事業ラインに信頼性の高いオン/オフ流量制御を提供します。もっと
